%100 hassasiyet: Sert kafes telinin sırrı ortaya çıktı.

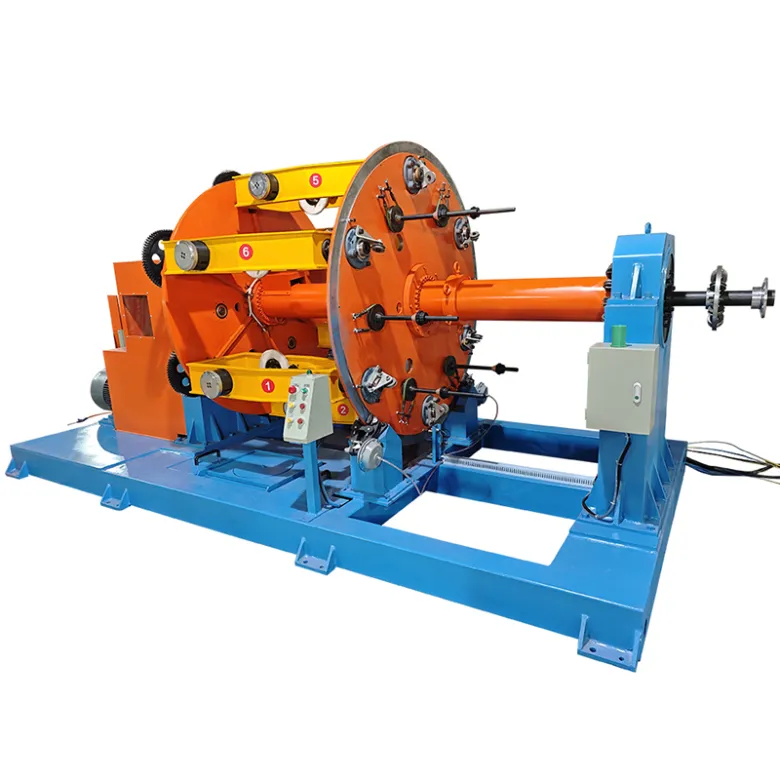

Sert bir kafes büküm dışarıdan basit görünebilir: birkaç bobin merkezi bir hat etrafında dönerken makine iletkenler, kablolar veya diğer bükümlü ürünler oluşturur. Asıl zorluk kurulum sırasında ortaya çıkıyor. Gerginlik, bobin yükleme, kalıp seçimi veya hat hızındaki küçük bir hata, gevşek şeritlere, düzensiz serme uzunluğuna, yüzey izlerine veya sık durmalara neden olabilir. Yararlı "sır" tek bir gizli ayar değildir. Gerilim, geometri, hız ve denetim arasındaki ilişkidir. ## Sert kafesli bükücü ne işe yarar Sert kafesli bükücü, birden fazla bobini merkezi bir eksen etrafında sabit konumlarda tutar. Her bobin bir telin veya ipliğin karşılığını verir. Kafes döner, teller toplanır ve kapatma kalıbı ürünü şekillendirir. Bu tasarım genellikle aşağıdakiler için kullanılır: - Güç kablosu iletkenleri - Çıplak alüminyum ve bakır iletkenler - Çelik tel halatlar - Kompakt iletkenler - Özel örgülü teller - Kontrollü döşeme uzunluğu ve sabit geometri gerektiren ürünler Makine, kötü malzemeyi veya kötü kurulumu otomatik olarak düzeltmez. Operatör tarafından verilen koşulları tekrarlar. İyi girdi istikrarlı çıktı yaratır. Zayıf bir kurulum, uzun bir üretim süreci boyunca aynı kusura neden olabilir. ## Ana sorun: yüzey hasarı olmadan istikrarlı üretim Bir büküm prosesini incelediğimde dört soruya dikkat ediyorum: 1. Her bobin aynı gerginlikte mi besleniyor? 2. Döşeme uzunluğu ürüne uygun mu? 3. Kapatma kalıbı hedef çapı destekleyebilir mi? 4. Sarma sistemi bitmiş ürünü sabit bir hızla çekiyor mu? Bu noktalar birbirini etkiler. Daha yüksek bir hat hızı çıktıyı artırabilir ancak aynı zamanda titreşimi ve gerilim değişikliklerini de artırabilir. Daha küçük bir kalıp, bazı ürünlerde kompaktlığı artırabilir ancak aşırı basınç, yüzey izleri veya daha fazla tel kırılmasına neden olabilir. Düşük bir getiri gerilimi, şeritler arasında boşluklar bırakabilir. Yüksek gerilim, kapanmadan önce telin gerilmesine neden olabilir. Doğru ayar tel malzemesine, çapına, tel sayısına, döşeme yönüne, ürün yapısına ve makinenin durumuna bağlıdır. ## Adım 1: Yüklemeden önce malzemeyi kontrol edin Birçok bükme sorunu makine çalıştırılmadan önce başlar. Şunları kontrol ederim: - Tel çapı - Yüzey durumu - Makara flanşının durumu - Makara sarım kalitesi - Parti tanımlama - Malzeme mukavemeti ve uzama verileri - Ödeme yönü Bakır ve alüminyum aynı şekilde davranmaz. Alüminyum daha hafiftir ve gerilim değişikliklerine farklı tepki verebilir. Bakır, kılavuzlar veya kalıplar aşındığında yüzey hasarı gösterebilir. Ürüne bağlı olarak çelik telin gerginliğinin ve yağlanmasının daha yakından kontrol edilmesi gerekebilir. Çapraz tel katmanlarına sahip bir makara ani gerilim değişiklikleri yaratabilir. Hasarlı bir flanş dönüşü etkileyebilir. Tel üzerindeki kir kalıba girebilir ve bitmiş ürün üzerinde iz bırakabilir. Kısa bir malzeme kontrolü, uzun bir sorun giderme oturumunu önleyebilir. ## Adım 2: Bobinleri eşleşen koşullarla yükleyin Sert bir kafes bükücü, bobinler tutarlı bir şekilde hazırlandığında en iyi sonucu verir. Operatör aşağıdakileri kontrol etmelidir: - Masura boyutu ve tipi - Tel yönü - Ödeme freni ayarı - Masura yuvası - Kılavuz hizalaması - Kalan tel uzunluğu - Kilitleme ve koruma Masura düzgün bir şekilde dönmelidir. Tutucunun içi sallanmamalıdır. Gevşek bir bobin, tekrarlanan işaretler veya büküm uzunluğundaki değişiklikler olarak görülebilen periyodik gerilim değişiklikleri yaratabilir. Bir bobin daha ağır, daha sıkı veya kötü hizalanmışsa, bitmiş üründe düzensiz bir iplik deseni görülebilir. Sorun düşük hızda görünmeyebilir, bu nedenle hızlanma sırasında da hattın kontrol edilmesi gerekir. ## Adım 3: Gerilimi izole edilmiş değerler olarak değil, grup olarak ayarlayın Gerilim genellikle tek bir sayı olarak ele alınır. Pratikte ipler arasındaki denge daha önemlidir. Eğer bir iplik diğerlerinden daha düşük gerilimle beslenirse, amaçlanan pozisyonun dışına çıkabilir. Bir tel çok sert çekilirse çapı küçülebilir veya bitmiş iletkenin içinde çok fazla yük taşıyabilir. Pratik bir kurulum rutini şuna benzer: 1. Kazanç frenlerini planlanan aralığa ayarlayın. 2. Kafesi düşük hızda çalıştırın. 3. Kılavuz alanının yakınındaki her bir ipliği izleyin. 4. Titreşim, sürtünme veya ani hareket olup olmadığını kontrol edin. 5. Fren veya gergi sistemini küçük adımlarla ayarlayın. 6. Kapatma kalıbından sonra örgülü kısmı inceleyin. Küçük ayarlamaları tercih ederim çünkü büyük bir değişiklik kusurun kaynağını gizleyebilir. Amaç her fren ayarını aynı yapmak değildir. Amaç seçilen ürün için dengeli bir besleme oluşturmaktır. ## Adım 4: Sarma uzunluğunu ürün ihtiyaçlarıyla eşleştirin Sarma uzunluğu, bir ipliğin ürün etrafında tam bir dönüş yapması için gereken mesafeyi tanımlar. Daha kısa bir döşeme daha sıkı bir yapı oluşturabilir. Daha uzun bir döşeme, belirli bir uzunluk boyunca dönüş sayısını azaltabilir. Seçim, ürün tasarımına ve müşteri spesifikasyonlarına bağlıdır. Sarma uzunluğu şunlardan etkilenir: - Kafes hızı - Hat hızı - Dişli oranı - Kontrol sistemi ayarları - Kayma - Tel gerginliği - Ürün çapı Kafes dönüşü ile hat hareketi arasındaki ilişki sabit kalmalıdır. Hat hızı sabit kalırken kafes hızı değişirse döşeme uzunluğu değişir. Sarma eşit olmayan bir şekilde çekiyorsa, kontrol paneli sabit bir değer görüntülese bile ürün değişiklik gösterebilir. Yararlı bir üretim kontrolü, bitmiş kablonun bir bölümünü işaretlemek ve tekrarlanan halat konumları arasındaki mesafeyi ölçmektir. Bu, operatöre yalnızca makine ekranına güvenmek yerine gerçek döşeme durumunu doğrudan görme olanağı sağlar. ## Adım 5: Kapatma kalıbını dikkatli seçin Kapatma kalıbı, telleri son şekle yönlendirir. Deliği ürün çapına, iplik düzenine, malzemeye ve sıkıştırma hedefine uygun olmalıdır. Çok büyük bir kalıp ürünün gevşek kalmasına neden olabilir. Çok küçük bir kalıp basınç, çizik, deformasyon veya yüksek çekme kuvveti yaratabilir. Kalıbı aşağıdakiler açısından inceleyeceğim: - Aşınma - Çizikler - Kirlenme - Yanlış boyut - Kötü montaj - Tel yolu ile yanlış hizalama Basit bir test yardımcı olabilir. Kısa bir numuneyi kontrollü bir hızda çalıştırın, çapı birkaç noktada ölçün ve yüzeyi iyi ışık altında inceleyin. Numune boyunca çap değişirse bunun nedeni gerilim değişimi, kararsız alım veya kalıp hizalaması olabilir. ## Adım 6: Kademeli değişikliklerle hızı kontrol edin Süreç kararsız olduğunda yüksek hız her zaman yararlı değildir. Bir üretim hattı düşük hızda iyi bir yüzey gösterebilir ve hızlanma sonrasında kusurlar ortaya çıkabilir. Hız artışı sırasında aşağıdakilere dikkat edin: - Halat titreşimi - Telin kılavuzdan sıçraması - Kafes hareketi - Yükselen motor yükü - Sıcaklık değişiklikleri - Ürün çapı değişimi - Rulmanlardan veya dişlilerden gelen gürültü Kademeli bir rampa, operatöre arızanın başladığı noktayı belirlemesi için zaman tanır. Bu nokta, maddi bir sorunu makine veya kontrol sorunundan ayırmaya yardımcı olabilir. Örneğin, ürün dakikada 60 metreye kadar sabit kalıyorsa ve dakikada 75 metrede gevşek teller oluşuyorsa ekip, bu çalışma aralığında titreşimi, gerilim tepkisini, alım kontrolünü ve kafes dengesini inceleyebilir. ## Yaygın bir tesis örneği Yedi telli bir alüminyum iletken hattı hayal edin. Operatör, her üretim bobininin başlangıcına yakın bir yerde gevşek bir halat modeli fark ediyor. Makine ilk birkaç metreden sonra normal çalışıyor gibi görünüyor. Temel bir araştırma şunları bulabilir: - Bir kazanç bobininin sert bir fren tepkisi var. - İlk dönüş sırasında tel gerginliği düşer. - İplik doğru pozisyondan uzaklaşıyor. - Kapatma kalıbı daha sonra düzensiz deseni iletkene kilitler. Sadece kalıbı değiştirmek sorunu çözmeyebilir. Daha iyi yaklaşım bobin frenini, kılavuz yolunu, gerilim tepkisini ve başlatma sırasını incelemektir. Kısa bir başlangıç ​​örneği, ayarlamadan sonra kusurun tekrar ortaya çıkıp çıkmadığını doğrulayabilir. Bu tür problemler makinenin neden komple hat olarak kontrol edilmesi gerektiğini gösterir. Kafes, ödeme, kalıp, ırgat ve sarma sisteminin tümü bitmiş ürünü etkiler. ## Ürün kalitesini etkileyen bakım noktaları Bakım, yalnızca makinenin çalışma süresiyle değil, iplik kalitesiyle de bağlantılıdır. Şunlara dikkat edin: - Kafes yatakları - Şanzıman yağ seviyesi ve durumu - Fren tepkisi - Kılavuz makaralar - Kapatma kalıbı - Kapstan yüzeyi - Germe hizalaması - Elektrik sensörleri - Acil durdurma ve koruma sistemleri - Bağlantı elemanları ve montaj noktaları Aşınmış bir kılavuz tel yüzeyine zarar verebilir. Gevşek bir bağlantı elemanı titreşim yaratabilir. Kararsız sinyale sahip bir sensör, operatör panelinden görülmesi zor olan hız değişikliklerine neden olabilir. Bakım kayıtları arızayı, makine ayarını, malzeme partisini, hızı ve alınan eylemi içermelidir. Kısa notlar aynı sorunun daha sonraki bir vardiyada ortaya çıkması durumunda faydalıdır. ## Stabil bir kurulum sayfasını nasıl oluştururum Yararlı bir kurulum sayfası şunları içerebilir: - Ürün adı - Halat sayısı - Tel malzemesi - Tel çapı - Hedeflenen bitmiş çap - Döşeme uzunluğu - Döşeme yönü - Kafes hızı - Hat hızı - Geri ödeme gerginlik aralığı - Kalıp boyutu - Sarma ayarı - Denetim noktaları - Kabul edilebilir çap aralığı Sayfa, incelemeyi değiştirmeden operatöre rehberlik etmelidir. Farklı malzeme partileri aynı ürün özelliklerinde farklı davranabilir. Operatörün yine de numuneyi, yüzeyi, çapı ve döşeme durumunu kontrol etmesi gerekir. ## Üretim sırasında kontrol edilmesi gerekenler Bir üretim kontrolü aşağıdakileri kapsayabilir: - Birkaç noktada bitmiş çap - Yüzey işaretleri - Halat boşlukları - Halat geçişleri - Bobin uzunluğu - Tel kopmaları - Ürünün ovalliği - Bobin sarma durumu - Gerçek makine hızı - Gerilme davranışı Ürünü çalıştırdıktan sonra, hız değişikliğinden sonra, bobin değişiminden sonra ve makine olağandışı bir ses çıkardığında ürünü kontrol etmenizi öneririm. Bu kontroller, makine koşulları ile ürün sonuçları arasında faydalı bağlantılar oluşturur. ## Pratik ders Sert kafes teli tek bir sihirli parametreyi gizlemez. Performansı kontrollü ilişkilerden gelir: - Dengeli kazanç gerilimi - Doğru döşeme uzunluğu - Doğru kalıp seçimi - Sorunsuz hız değişiklikleri - Temiz kılavuzlar - Kararlı alma hareketi - Düzenli inceleme Bir kusur ortaya çıktığında, birden fazla ayarın aynı anda değiştirilmesi nedeninin bulunmasını zorlaştırır. Daha iyi bir yöntem, durumu kaydetmek, bir faktörü değiştirmek, kısa bir örnek çalıştırmak ve sonucu karşılaştırmaktır. Bu yaklaşım, operatörün kontrol panelinde tahmin yürütmek yerine makineyi anlamasına yardımcı olur. Açık kurulum, dikkatli gözlem ve tekrarlanabilir kontroller yoluyla istikrarlı bir karaya oturma süreci oluşturulur.

Kablo üreticileriyle konuştuğumda sıklıkla aynı endişeyi duyuyorum: Üretim daha hızlı ilerlemeli ancak kalitenin kontrolü zorlaşamaz. Bir büküm hattı tek vardiyada binlerce metre kabloyu taşıyabilir; ancak gerilim, tel kılavuzu veya bakımla ilgili küçük bir sorun, düzensiz döşemeye, yüzey hasarına veya bobinlerin reddedilmesine neden olabilir. Birçok kablo üreticisinin zorlu üretim işleri için sert kafes bükümlerini seçmesinin nedeni budur. Makine tasarımı, operatörlere tel hareketini, gerginliğini ve döşeme koşullarını yönetmeleri için doğrudan bir yol sağlar. Ayrıca güç kablolarından iletişim kablolarına ve endüstriyel iletkenlere kadar çok çeşitli kablo türlerine de uygundur. Seçim yalnızca hıza bağlı değildir. Bunu ürün kalitesi, makine kontrolü, servis erişimi ve uzun vadeli işletme maliyeti arasında bir denge olarak görüyorum. Sert bir kafes bükücü, bobinleri taşımak için sabit bir döner kafes kullanır. Her tel, şekillendirme noktasına ulaşmadan önce kontrollü bir yoldan geçer. Kafes dönüş sırasında sabit kalır ve bu da ödeme bölümündeki istenmeyen hareketin azaltılmasına yardımcı olur. Bu stabilite, kablo tutarlı bir döşeme uzunluğu gerektirdiğinde önemlidir. Çalışma sırasında kablo yolu değişirse, bitmiş kabloda boşluklar, eşit olmayan yoğunluk veya gözle görülür deformasyon görülebilir. Sert kafes tasarımı, operatöre bobinden kablo çekirdeğine giden yol üzerinde daha fazla kontrol sağlar. Bu, aşağıdaki gibi ürünler için kullanışlıdır: - Güç kablosu iletkenleri - Orta gerilim kablo bileşenleri - Çelik tel zırhlı kablolar - Alüminyum ve bakır örgülü iletkenler - Kontrol ve endüstriyel kablolar - Sıkı döşeme gereksinimleri olan özel kablolar Kablo üreticilerinin, büküm ekipmanlarını karşılaştırırken genellikle dört pratik noktaya odaklandıklarını buldum. Kararlı kablo gerginliği Kablo gerginliği, bitmiş iletkenin şeklini ve elektriksel performansını etkiler. Çok fazla gerginlik teli gerebilir veya gereksiz stres yaratabilir. Çok az gerilim, gevşek şeritlere ve zayıf yüzey oluşumuna neden olabilir. Sert bir kafes bükücü, her bobin pozisyonunun tanımlanmış bir ödeme yolunu kullanmasına olanak tanır. Operatörler gerilim sistemini tel malzemesine, çapına ve ürün yapısına uyacak şekilde ayarlayabilir. Bakır, alüminyum ve çelik teller aynı şekilde davranmaz; dolayısıyla tek bir sabit ayar her üründe nadiren işe yarar. İyi bir üretim kurulumu, her kablo tasarımı için gerilim aralığını kaydeder. Bu, operatörlere bir üründen diğerine geçiş yaparken pratik bir referans sağlar. Tutarlı döşeme uzunluğu Döşeme uzunluğu esnekliği, yuvarlaklığı, mekanik davranışı ve kullanılan malzeme miktarını etkiler. Üretimin ilk aşamalarında küçük bir değişiklik görülmeyebilir ancak yalıtım, kaplama veya zırhlama sırasında sorun yaratabilir. Sert kafes, kafes dönüşü ile hat hızı arasında istikrarlı bir ilişkinin korunmasına yardımcı olur. Kontrol sisteminin yine de doğru ayarlanması gerekiyor ve alım, üretim hızına uygun olmalıdır. Makine kötü proses ayarlarını kendi başına düzeltemez. Bu nedenle, devreye alma sırasında aşağıdaki noktaların kontrol edilmesini öneriyorum: 1. Gerçek hat hızı 2. Kafes dönüş hızı 3. İlk numunedeki serme uzunluğu 4. Her boşaltma pozisyonundaki tel gerginliği 5. Tel çapı ve yuvarlaklık 6. Sıkıştırma sonrası yüzey durumu Bu kontroller, hat tam kapasiteye ulaşmadan önce üretim ekibine faydalı veriler sağlar. Bakım için daha iyi erişim Temel bakım çok uzun sürdüğünde kablo tesisleri zaman kaybeder. Bir makine üretim sırasında iyi performans gösterebilir ancak rulmanlara, kılavuzlara, frenlere veya gergi parçalarına zayıf erişim, rutin işleri zorlaştırabilir. Operatörlerin kafesi, bobin tutucularını, tel kılavuzlarını ve ödeme parçalarını açık bir çalışma alanında inceleyebilmeleri nedeniyle sert kafes bükücüler sıklıkla seçilir. Bu, bakım ekiplerinin aşınmış bileşenleri kabloya zarar vermeden önce tespit etmelerine yardımcı olur. Örneğin aşınmış bir seramik kılavuz tel yüzeyinde iz bırakabilir. Zayıf bir fren, operatör sorunu gibi görünen gerilim değişiklikleri yaratabilir. Kafesteki gevşek bir bağlantı elemanı, yüksek hızda kötüleşen titreşime neden olabilir. Basit bir bakım planı şunları içerebilir: - Tel kılavuzlarının ve ödeme parçalarının günlük muayenesi - Rulman sıcaklığının ve titreşiminin düzenli kontrolü - Fren ve gerginlik sistemi muayenesi - Kafes ve şekillendirme alanının etrafının temizlenmesi - Yüzey hasarı ortaya çıkmadan önce aşınmış kılavuzların değiştirilmesi - Bakım çalışması sonrasında kablo numunelerinin incelenmesi Bu tür bir rutin, üretim sürecine karmaşık adımlar eklemeden önlenebilir kesintileri azaltır. Esnek üretim planlaması Çoğu kablo üreticisi yalnızca tek bir kablo boyutu üretmez. Aynı hat üzerinde çeşitli iletken çaplarını, farklı tel malzemelerini veya çeşitli döşeme yapılarını çalıştırabilirler. Bobin kapasitesi, kafes boyutu, kalıp sistemi ve sarma ünitesi ürün yelpazesine uyacak şekilde seçildiğinde sert bir kafes bükücü bu tür üretimi destekleyebilir. Makine yalnızca hedef hıza göre değil, gerçek kablo yapısına göre planlanmalıdır. Örneğin, bina kabloları için bakır iletkenler üreten bir fabrika, endüstriyel kablolar için çelik tel zırh üreten bir fabrikadan farklı bir kuruluma ihtiyaç duyabilir. Tel çapı, bobin ağırlığı, gerekli gerginlik ve son kablo çapının tamamı makine konfigürasyonunu etkiler. Ekipman satın almadan önce her zaman bir ürün listesi hazırlamanızı öneririm. Liste şunları içermelidir: - Tel malzemesi - Tek tel çapı - Tel sayısı - Bitmiş kablo çapı - Gerekli sarım uzunluğu - Maksimum bobin boyutu - Hedef üretim hızı - Beklenen çalışma saatleri - Gelecek ürün planları Bu bilgi yaygın bir hatayı önlemeye yardımcı olur: bugünün ürünü için çalışan ancak tesisin bir sonraki üretim adımını sınırlayan bir makine seçmek. İşletme maliyeti üzerinde kontrol Bir kablo makinesinin satın alma fiyatı, maliyetin yalnızca bir kısmıdır. Güç kullanımı, bobin değişiklikleri, hurda, bakım, işçilik ve arıza süresi de sonucu etkiler. İstikrarlı bir büküm işlemi, zayıf gerginlik veya yanlış döşeme ayarlarından kaynaklanan israfın azaltılmasına yardımcı olabilir. Daha hızlı kurulum değişiklikleri aynı zamanda emek süresinin daha iyi kullanılmasını da destekleyebilir. Bu sonuçlar makine konfigürasyonuna, operatörün eğitimine, malzeme kalitesine ve üretim yöntemine bağlıdır. Yararlı bir karşılaştırma, tam çalışma resmini içermelidir: - Gerekli kalite seviyesinde çıktı - Kurulum ve üretim sırasında hurda - Bobin değişimi için gereken süre - Yedek parçalara erişim - Yerel servis desteği - Enerji kullanımı - Eğitim gereksinimleri - Bakım aralıkları Hattın daha fazla hurda oluşturması veya uzun servis gecikmelerine ihtiyaç duyması durumunda daha düşük bir ekipman fiyatı, daha düşük bir toplam maliyete yol açmayabilir. Alçak gerilim uygulamaları için bakır iletken şeritler üreten bir kablo tesisinde pratik bir örnek görülebilir. Bobinler arasındaki tel gerilimi değiştiğinde tesis düzensiz iplik oluşumuyla karşı karşıya kalabilir. Üretim ekibi, ödeme frenlerini, kılavuzlarını ve hat ayarlarını kontrol ettikten sonra gerilim aralığını her tel boyutuna göre eşleştirebilir ve daha sağlam bir kafes düzeni kullanabilir. Sonuç, daha yüksek çıktının otomatik olarak garantisi değildir ancak sürecin tekrarlanması ve izlenmesi daha kolay hale gelir. Bu örnek önemli bir noktayı göstermektedir: Makine, komple bir üretim sisteminin parçasıdır. Malzeme hazırlığı, bobin kalitesi, operatör becerisi, kontrol ayarları ve bakımın tümü bitmiş kabloyu etkiler. Sert kafesli bükümler her kablo uygulaması için doğru cevap değildir. Bir üretici karar vermeden önce kafes boyutunu, bobin kapasitesini, hız aralığını, gerginlik kontrolünü, sarma tasarımını ve satış sonrası desteği karşılaştırmalıdır. Bana göre kablo üreticileri istikrarlı ve yönetilebilir bir büküm sürecine ihtiyaç duyduklarında bu ekipmanı seçiyorlar. Değer kontrolden gelir: tel hareketi, döşeme uzunluğu, bakım erişimi, ürün değişiklikleri ve üretim kayıtları üzerindeki kontrol. En iyi seçim, kablo yapısına ve tesisin günlük çalışmasına uygun makinedir. Net bir ürün planı, numune testi, operatör eğitimi ve düzenli bakım, sonuç üzerinde ekipmanın kendisi kadar etkili olacaktır.

Kablo performansı genellikle gözden kaçması kolay bir adıma bağlıdır: büküm. Bireysel teller doğru desen, gerginlik ve döşeme uzunluğuyla birleştirildiğinde, bitmiş kablo bükülme, çekme, titreşim ve tekrarlanan hareketleri daha güvenilir bir şekilde karşılayabilir. Büküm süreci yeterince kontrol edilmediğinde sorunlar daha sonra bükülmeler, düzgün olmayan yüzeyler, kırık teller veya erken yorulma şeklinde ortaya çıkabilir. Ben bükmeye odaklanıyorum çünkü daha güçlü bir kablo dış kılıfla başlamaz. Metal tellerin içeride nasıl düzenlendiğiyle başlar. ## Büküm kablo mukavemetini neden etkiler? Bir kablo, birçok ayrı tel üzerinden kuvvet taşır. Her tel yükü diğerleriyle paylaşmalıdır. Büküm düzeni bu yük dağılımının kontrol edilmesine yardımcı olur. Stabil bir halat şunları sunabilir: - Daha eşit yük paylaşımı - Daha iyi esneklik - Daha düşük tel kayma riski - Daha tutarlı kablo çapı - Bükülme yorgunluğuna karşı geliştirilmiş direnç - Makaralar, kılavuzlar ve bağlantı parçalarıyla daha düzgün temas Doğru tasarım, çalışma ortamına bağlıdır. Bir kaldırma kablosunun güçlü bir çekme performansına ihtiyacı olabilir. Bir kontrol kablosunun düzgün hareket etmesi ve tekrar tekrar bükülmesi gerekebilir. Makinelerin yakınında kullanılan bir kablonun titreşimi ve değişen yükleri yönetmesi gerekebilir. Tek şeritli tasarım her uygulamaya uygun olmayabilir. ## Sarma uzunluğu dikkatli kontrol gerektirir Sarma uzunluğu, bir telin veya demetin kablo etrafında bir tam dönüşü tamamlaması için gereken mesafeyi tanımlar. Daha kısa bir döşeme daha kompakt bir yapı oluşturabilir. Sağlam bir dış yüzeyi destekleyebilir ancak aşırı kompaktlık esnekliği azaltabilir. Daha uzun bir döşeme, bazı tasarımlarda bükülme davranışını iyileştirebilir, ancak aynı zamanda değerin kablo yapısıyla eşleşmemesi durumunda stabiliteyi ve tel hareketini de etkileyebilir. Döşeme uzunluğunu sabit bir üretim ayarından ziyade bir tasarım tercihi olarak ele alıyorum. Hedef, kablo çapına, tel boyutuna, malzemeye, yapıya ve kullanım koşullarına uygun olmalıdır. Sabit kuruluma yönelik bir kablo, hareketli bir makinede kullanılandan farklı bir döşeme uzunluğunu kabul edebilir. Üretim ekibinin makineyi ayarlamadan önce hem çizimi hem de amaçlanan servis durumunu kontrol etmesi gerekir. ## Tel gerginliği dengeli kalmalıdır Düzensiz gerginlik, zayıf bükümün yaygın bir nedenidir. Bir tel çok sıkı çekilirken diğeri gevşek kalırsa, bitmiş tel eşit olmayan bir kuvvet taşıyabilir. Yüzey düzensiz görünebilir ve bazı teller çalışma sırasında daha yüksek gerilime maruz kalabilir. Gerilim kontrolünü şu yollarla kontrol ederim: - Ödeme ekipmanı ayarları - Fren durumu - Makara hizalaması - Tel yağlama - Üretim sırasında gerilim okumaları - Gevşek veya yükseltilmiş teller için görsel kontroller Amaç en yüksek gerilimi yaratmak değildir. Amaç, tüm üretim süreci boyunca gerilimi uygun ve istikrarlı tutmaktır. Tel gerilimindeki küçük değişiklikler son kabloyu beklenenden daha fazla etkileyebilir. ## Ön şekillendirme, tellerin kablo şeklini takip etmesine yardımcı olur Ön şekillendirme, her tele, bitmiş kablodaki konumuna daha yakın bir şekil verir. Bu, büküm sırasında iç stresin azaltılmasına yardımcı olur. Uygun ön şekillendirme olmadan, kablo makineden çıktıktan sonra teller düzleşmeye çalışabilir. Bu aşağıdakilere yol açabilir: - Gevşek teller - Düzensiz halat yüzeyleri - Daha yüksek iç gerilim - Kötü uç sonlandırması - Kesimden sonra şekil değişiklikleri Ön şekillendirme, kablo yapısına uygun olmalıdır. Çok az ön şekillendirme, ipliği dengesiz bırakabilir. Fazlası işlemeyi zorlaştırabilir veya kablonun son geometrisini etkileyebilir. Pratik bir yaklaşım, bir numune uzunluğunu kestikten sonra ipliği incelemektir. Teller yapıdan uzaklaşmak yerine yerinde kalmalıdır. ## Malzeme seçimi de sonucu etkiler Büküm kalitesi, uygulamaya uymayan bir malzemeyi onaramaz. Yaygın tel malzemeleri üretim ve kullanım sırasında farklı davranır. Karbon çeliği, paslanmaz çelik, bakır ve alüminyumun her birinin kendi güç, esneklik, iletkenlik ve korozyon direnci dengesi vardır. Örneğin, korozyonun sorun teşkil ettiği bir ortam için paslanmaz çelik kablo seçilebilir. Elektrik iletkenliği için bakır iletken seçilebilir. Yük kapasitesinin ve kompakt yapının önemli olduğu yerlerde yüksek mukavemetli bir çelik kablo kullanılabilir. Üretimden önce malzeme kalitesi, tel çapı, yüzey durumu ve ısıl işlem kontrol edilmelidir. Bu ayrıntılar telin nasıl büküleceğini, yakındaki tellere nasıl temas edeceğini ve tekrarlanan yüklere nasıl tepki vereceğini etkiler. ## Büküm makinesinin düzenli kontrollere ihtiyacı vardır İyi tasarlanmış bir kablo bile, ekipmanın bakımı yapılmadığında tutarlılığını kaybedebilir. Şunları kontrol ederim: 1. Kalıp durumu 2. Kılavuz hizalaması 3. Ödeme dönüşü 4. Alma hızı 5. Gerginlik kontrolü 6. Yağlama noktaları 7. Makara ve yatak hareketi 8. Üretim sırasında kablo çapı Aşınmış bir kılavuz tel yüzeyinde iz bırakabilir. Yanlış hizalanmış bir kalıp telin şeklini değiştirebilir. Büküm ünitesi ile toplama sistemi arasındaki hız uyumsuzluğu istenmeyen gerginlik yaratabilir. Bu sorunları üretim sırasında düzeltmek, bitmiş kablonun müşteriye ulaşmasından sonra düzeltmekten daha kolaydır. ## Test gerçek kullanımı yansıtmalıdır Temel görsel inceleme faydalıdır ancak her performans sorununu göstermez. Bir kablo düzgün görünse de tekrar tekrar büküldüğünde düşük performans gösterebilir. Başka bir kablo kısa bir çekme testini geçebilir ancak daha uzun süre titreşime maruz kaldığında hasar görebilir. Müşterinin çalışma koşullarını yansıtan bir test planını tercih ederim. Kablo tipine bağlı olarak bu aşağıdakileri içerebilir: - Çekme testi - Bükülme yorulma testi - Burulma testi - Boyut muayenesi - Tel kopma muayenesi - Yüzey kusur kontrolleri - Korozyon testi - Elektrik direnç testi - Uç bağlantı parçası çekme testi Hareketli bir makinede kullanılan bir kablo için, tekrarlanan bükme, tek bir çekme testinden daha önemli olabilir. Sabit bir kablo düzeneği için boyutsal kararlılık ve terminal mukavemeti daha fazla dikkat çekebilir. Test, net bir üretim sorusuna yanıt verdiğinde daha faydalı hale gelir. ## Pratik bir üretim örneği Kompakt bir kaldırma cihazında kullanılan çelik bir kablo düşünün. Kablo her gün birçok kez küçük bir kasnağın üzerinden geçer. Çalışma yükü nominal aralık dahilinde olmasına rağmen operatör kısa bir servis periyodundan sonra dış kabloların koptuğunu fark ediyor. Sorun yalnızca listelenen yükten kaynaklanmayabilir. Kasnak çapı, bükme frekansı, kablo yapısı, döşeme uzunluğu, yağlama ve tel gerginliğinin tümü servis ömrünü etkileyebilir. Bir inceleme, kablonun küçük makara için çok sert olduğunu gösterebilir. Daha iyi bir güç ve esneklik dengesine sahip bir yapı daha uygun performans gösterebilir. Üretim ekibinin ayrıca ön şekillendirmeyi ve yüzey işlemini de kontrol etmesi gerekebilir. Bu örnek, kablo seçimi ve büküm kontrolünün neden birlikte gözden geçirilmesi gerektiğini göstermektedir. Bir veri sayfasındaki güç, kablonun karşılaşacağı her durumu açıklamaz. ## Bir tasarımı onaylamadan önce sorduğum sorular Genellikle şu noktalara net yanıtlara ihtiyaç duyarım: - Kablo hangi yükü taşıyacak? - Kablo sabit mi kalacak yoksa tekrar tekrar hareket edecek mi? - Minimum bükülme yarıçapı nedir? - Kablo makaralara, makaralara veya kılavuzlara temas edecek mi? - Ortam ıslak, tozlu, sıcak veya aşındırıcı mı? - Kablonun elektriksel iletkenliğe ihtiyacı var mı? - Ne tür uç bağlantı elemanı kullanılacak? - Hangi yüzey kalitesi gereklidir? - Hangi denetim belgelerine ihtiyaç var? - Kurulum hangi uzunluk ve toleransa izin veriyor? Bu ayrıntılar, halat tasarımının asıl işle ilişkilendirilmesine yardımcı olur. Ayrıca yalnızca çapa veya kopma yüküne göre kablo seçme riskini de azaltırlar. ## Kablo kalitesine bakış açım Güçlü bir kablo, birlikte çalışan birçok kontrollü seçeneğin sonucudur. Tel malzemesi önemlidir. Makinenin durumu önemlidir. Döşeme uzunluğu, ön şekillendirme, gerginlik ve test etme de önemlidir. İptal, bu seçimlerin çoğunun tek bir yapının parçası haline geldiği noktadır. Bu nedenle, kablo zaten arıza belirtileri gösterdikten sonra değil, erkenden gözden geçiriyorum. Büküm tasarımı uygulamayla eşleştiğinde ve üretim süreci istikrarlı kaldığında, kablonun gerçek çalışma koşulları altında istikrarlı performans sunma şansı artar.

Kablo üreticileriyle çalışırken sıklıkla aynı endişeyi duyuyorum: Kablo tasarımları daha zorlu hale gelirken üretimin istikrarlı kalması gerekiyor. İletkenler daha sıkı döşeme kontrolüne, daha büyük çaplara, farklı malzemelere veya daha uzun sürekli çalışmalara ihtiyaç duyabilir. Bir üründe iyi performans gösteren bir makine, teknik özellikleri değiştiğinde atık oluşturabilir. Burası sert bir kafes bükücünün daha kontrollü bir üretim sürecini destekleyebileceği yerdir. Sert bir kafes bükücü, bobinleri merkezi bir hat etrafında taşımak için güçlü bir döner kafes kullanır. Teller veya iletkenler makine içinde hareket ettikçe toplanır ve bükülür. Yapısı, operatörlere döşeme uzunluğunu, gerginliğini, malzeme akışını ve bitmiş kablo şeklini yönetme konusunda net bir yol sağlar. ### Büküm sırasında kararlı kontrol Kablo kalitesi, dönüş hızından daha fazlasına bağlıdır. Gerginlik, bobin durumu, hat hızı ve sarma kontrolü nihai sonucu etkiler. Üretim hattının sabit mekanik harekete ihtiyaç duyduğu durumlarda sert kafes tasarımını yararlı bir seçim olarak görüyorum. Kafes, dönüş sırasında bobinleri destekler, bu da makine ürüne uygun hızda çalışırken istenmeyen hareketlerin azaltılmasına yardımcı olur. Kararlı çalışma, üreticilerin aşağıdakileri yönetmesine yardımcı olabilir: - Döşeme uzunluğu - İletken hizalaması - Yüzey görünümü - Kablo çapı - Gerilim dengesi - Malzeme israfı Gerçek sonuç hâlâ makine ayarlarına, iletken tipine, operatör deneyimine ve bakıma bağlıdır. Sert bir kafes teli süreç kontrolünün yerini almaz ancak üretim ekibine bu kontrolü oluşturması için sağlam bir platform sağlayabilir. ### Daha büyük ve daha ağır iletkenler için uygundur Bazı kablo ürünlerinde kalın bakır, alüminyum, yalıtımlı teller veya makineye daha fazla yük getiren diğer malzemeler kullanılır. Hafif hizmet sistemi, bobin ağırlığı ve iletken boyutu arttığında zorluk yaşayabilir. Sert kafes yapısı genellikle daha güçlü mekanik desteğe ihtiyaç duyan uygulamalar için seçilir. Planlanan yükün üstesinden gelmek için çerçeve, yatak sistemi, bobin tutucular ve tahrik ünitesi birlikte çalışmalıdır. Bir makine seçmeden önce şunları kontrol etmenizi öneririm: 1. Maksimum iletken çapı 2. Bobin sayısı 3. Maksimum bobin ağırlığı 4. Uygun ödeme boyutları 5. Gerekli döşeme uzunluğu 6. Hedef hat hızı 7. Bitmiş kablo çapı 8. Mevcut tesis alanı Bir makine, yalnızca ürün broşüründe gösterilen en yüksek hıza değil, kablo aralığına da uygun olmalıdır. ### Kablo geometrisinin daha iyi kontrolü Kablo geometrisi, yalıtım, ekranlama, zırhlama, kılıflama ve sarma gibi daha sonraki işlemleri etkiler. Tellerin planlanan konumda kalmaması durumunda bir sonraki makinede besleme veya şekillendirme sorunları yaşanabilir. Doğru kurulumla, sert bir kafes teli, düzenli bir tel düzeninin korunmasına yardımcı olabilir. Operatör, gerekli döşeme oranını elde etmek için hat hızını ve dönüş hızını ayarlayabilir. Her ürün için ayarlar kaydedildiğinde, geçişlerin tekrarlanması daha kolay hale gelir. Her kablo tipi için basit bir üretim kaydı kullanmayı tercih ediyorum. Aşağıdakileri içerebilir: - İletken malzemesi - Bobin yükleme modeli - Dönme hızı - Hat hızı - Sarma uzunluğu - Gerginlik ayarı - Kalıp boyutu - Sarma ayarı - Denetim sonuçları Bu kayıt, operatöre yalnızca belleğe güvenmek yerine pratik bir referans sağlar. ### Esnek ürün planlaması Kablo üreticileri nadiren tüm yıl boyunca tek bir ürün üretir. Müşteri siparişleri güç kablolarını, kontrol kablolarını, bina kablolarını, veri kablolarını veya özel çok çekirdekli tasarımları içerebilir. Rijit bir kafes bükücü, bobin kapasitesine, ödeme tasarımına, kontrol sistemine ve takım düzenlemesine bağlı olarak farklı üretim görevleri için yapılandırılabilir. Bu, bir tesisin birden fazla kablo türü için bir üretim alanını kullanmasına yardımcı olabilir. Esneklik, her makinenin her malzemeyi işleyebileceği anlamına gelmez. Bakır ve alüminyum farklı gerginlik ayarları gerektirebilir. Yalıtılmış iletkenler dikkatli yüzey korumasına ihtiyaç duyabilir. Daha büyük kablolar ödeme ve alma sisteminde değişiklik yapılmasını gerektirebilir. Doğru soru "Bu makine kabloyu bükebilir mi?" değildir. Daha iyi bir soru şudur: "Bu makine gerçek ürünlerimizi gerekli kontrol ve değişim süreciyle idare edebilir mi?" ### Pratik bir üretim örneği Çok çekirdekli bir kontrol kablosu üreten bir kablo fabrikası hayal edin. Tesis, farklı iletken sayılarına ve çeşitli döşeme uzunluğu gereksinimlerine sahip siparişler alıyor. Operatörler daha önce her partiyi deneyimlerine göre ayarlamışlardı. Bazı makaralar beklenen boyutu karşılarken diğerleri ekstra incelemeye veya yeniden işleme ihtiyaç duyuyordu. Asıl sorun her zaman büküm makinesinin kendisi değildi. Süreçte tekrarlanabilir bir kurulum yöntemi yoktu. Tesis, aşağıdaki özelliklere sahip sert bir kafes bükücü kullanarak iş akışını iyileştirebilir: - Açıkça işaretlenmiş bobin konumları - Her ürün için kayıtlı ayarlar - Üretim öncesinde gerginlik kontrolleri - Her çalışmanın başlangıcında numune incelemesi - Uzun üretim döngüleri sırasında düzenli kontroller - Kablo çapına uygun bir sarma sistemi Bu yaklaşım her üretim sorununu ortadan kaldırmaz. Bu, ekibin değişkenliğin nedenleri üzerinde daha iyi kontrol sahibi olmasını sağlayabilir. ### Bakım sonucu etkiler Sert bir kafes bükücüde dönen parçalar, rulmanlar, bobin tutucular, tahrik bileşenleri, gerdirme cihazları ve elektrik kontrolleri bulunur. Küçük sorunlar kablo kalitesini etkileyebilir. Bir bakım planı aşağıdakileri kapsamalıdır: - Rulman durumu - Yağlama noktaları - Bağlantı elemanları ve kafes dengesi - Bobin tutucu aşınması - Ödeme frenleri - Gerginlik sensörleri - Tahrik kayışları veya kaplinleri - Elektrik kabini soğutması - Güvenlik korumaları - Acil durdurma işlevleri Sorun uzun bir üretim çalışmasını etkilemeden önce olağandışı gürültü, titreşim, sıcaklık veya kablo hareketi kontrol edilmelidir. Ayrıca aşınan parçaların açık bir şekilde tanımlanarak saklanmasını da tavsiye ederim. Bakım ekibi doğru parça numarasını ve değiştirme yöntemini bildiğinde onarımlar daha az kafa karışıklığıyla gerçekleştirilebilir. ### Operatör erişimi ve güvenliği Makine düzeni günlük çalışmayı etkiler. Operatörlerin bobinleri yüklemesi, iletkenleri geçirmesi, gerginliği kontrol etmesi, bitmiş makaraları çıkarması ve çalışan kabloyu incelemesi gerekir. Yararlı bir tasarım, operatörün hareketli bileşenlerle gereksiz temas yaratmadan bu görevlere erişmesini sağlamalıdır. Korumalar, kilitler, acil durdurmalar ve çalıştırma talimatlarının makine tasarımına ve yerel güvenlik gereksinimlerine uygun olması gerekir. Eğitim şunları içermelidir: - Doğru bobin yükleme - İplik geçirme sırası - Gerginlik ayarı - Başlatma kontrolleri - Durdurma prosedürü - Arıza tepkisi - Güvenli temizlik - Bakım devri İyi eğitim hem ürün kalitesini hem de işyeri güvenliğini destekler. Ayrıca farklı operatörlerin aynı hattı paylaşması durumunda kurulum hatalarının azaltılmasına da yardımcı olur. ### Makineleri nasıl karşılaştırırım Rijit kafesli bükme makinelerini karşılaştırdığımda tek bir rakama odaklanmıyorum. Üretim resminin tamamını gözden geçiriyorum. Tedarikçiden aşağıdaki konularda net bilgi sağlamasını rica ediyorum: - Uygulanabilir iletken aralığı - Bobin boyutu ve ağırlığı - Maksimum bitmiş kablo çapı - Hız aralığı - Döşeme uzunluğu aralığı - Tahrik yöntemi - Gerilim kontrolü - Sarma kapasitesi - Kontrol arayüzü - Gürültü ve titreşim koşulları - Kurulum gereksinimleri - Yedek parça desteği - Operatör eğitimi - Garanti koşulları Müşterinin gerçek iletkenini kullanan bir fabrika testi, genel bir hız iddiasından daha yararlı bilgiler sağlayabilir. Alıcının kurulumdan önce tel görünümünü, gerginlik davranışını, yükleme süresini ve bitmiş kablo kullanımını incelemesine olanak tanır. ### Ana avantajın geldiği yer Rijit kafesli bükücünün ana değeri kontrollü mekanik destekten gelir. Daha ağır iletkenleri işlemesi, düzenli döşeme geometrisini koruması ve çeşitli ürün özelliklerini yönetmesi gereken kablo tesisleri için pratik bir seçenek olabilir. Makine tek başına tutarlı bir kablo oluşturmaz. Tutarlılık, ekipman, malzeme hazırlama, kurulum kayıtları, operatör eğitimi, inceleme ve bakım arasındaki bağlantıdan gelir. Bu parçalar birlikte çalıştığında, sert kafes bükücü bir büküm makinesinden daha fazlası haline gelir. Ekibin kablo kalitesini daha net prosedürler ve daha az kaçınılabilir ayarlamayla yönetmesine yardımcı olan bir üretim sisteminin parçası haline gelir.

İletken malzemesi ve izolasyon aynı kalsa bile kablo kalitesi genellikle büküm sırasında değişir. Eşit olmayan gerginlik, zayıf kablo hizalaması, dengesiz döşeme uzunluğu veya zayıf süreç kontrolleri zayıf esnekliğe, oval şekillere, yüzey izlerine ve daha yüksek dirence yol açabilir. Ben bükülmeyi sadece çizim ile izolasyon arasında bir adım olarak değil, önemli bir kontrol noktası olarak görüyorum. Daha iyi bir büküm işlemi, işlenmesi daha kolay, kurulumu daha kolay ve servis sırasında daha dayanıklı bir kablo oluşturulmasına yardımcı olur. ### Doğru büküm tasarımıyla başlayın Kablo sayısı, iletken boyutu, döşeme uzunluğu ve büküm yönünün tümü kablo performansını etkiler. Daha kısa döşeme uzunluğu esnekliği artırabilir ancak malzeme kullanımını ve üretim yükünü artırabilir. Daha uzun bir döşeme uzunluğu malzeme hareketini azaltabilir, ancak bitmiş iletken daha az esnek hissedilebilir. Her ürün için tek bir ayar kullanmak yerine döşeme tasarımını kablonun çalışma koşuluyla eşleştirmeyi tercih ediyorum. Hareketli ekipmanlarda kullanılan kontrol kabloları, sabit güç kablolarından farklı bir dengeye ihtiyaç duyar. Kontrol panosuna yönelik bir kablo, sabit bir şekle ve kolay sonlandırmaya odaklanabilir. Çekme zincirinde kullanılan bir kablonun daha iyi bükülme performansına ve daha kontrollü bir yapıya ihtiyacı olabilir. Tasarım uygulamayı yansıtmalıdır. ### Kablo gerginliğini dengede tutun Düzensiz gerilim, zayıf iletken şeklinin yaygın bir nedenidir. Daha yüksek gerilim altındaki bir tel, ipliği yerinden çıkarabilir. Daha düşük gerilim altındaki bir tel, gevşek alanlar veya küçük boşluklar oluşturabilir. Aşağıdakileri kontrol etmenizi öneririm: - Ödeme freni ayarları - Tel yolu ve kılavuzun durumu - Bobinler arasındaki gerilim farkları - Sarma hızı - Makara değişimi sırasındaki değişiklikler Gerginlik, üretim süreci boyunca sabit kalmalıdır. Operatörler, yalnızca ilk birkaç metreyi kontrol etmek yerine makaranın başlangıcını, ortasını ve sonunu karşılaştırabilir. Basit bir gerilim kaydı kalıpların ortaya çıkarılmasına yardımcı olabilir. Makinedeki bir konum tekrarlanan kusurlara neden oluyorsa sorun bakır veya alüminyumun kendisinden ziyade o ödeme yolundan kaynaklanıyor olabilir. ### Üretim sırasında sarım uzunluğunu kontrol edin Döşeme uzunluğu esnekliği, yuvarlaklığı ve iletken stabilitesini etkiler. Küçük değişiklikler bitmiş iplikte gözle görülür farklılıklar yaratabilir. Pratik bir kontrol yöntemi şunları içerir: 1. Ürün tasarımına göre hedef döşeme uzunluğunu ayarlayın. 2. Makine kurulumu sırasında gerçek değeri kontrol edin. 3. Hat sabit bir hıza ulaştıktan sonra tekrar ölçüm yapın. 4. Sonuçları planlanan üretim aralıklarında kaydedin. 5. Trend kararlaştırılan aralığın dışına çıktığında durun ve ayarlayın. Ölçüm yöntemi vardiyalar arasında aynı kalmalıdır. Farklı araçlar veya farklı ölçüm noktaları kafa karıştırıcı kayıtlar oluşturabilir. Çok telli bir bakır iletken için sabit bir döşeme uzunluğu, izolasyon ekstrüzyonu sırasında telin şeklini korumasına yardımcı olabilir. Döşeme bir bölümden diğerine değişirse yalıtım duvarı da daha az düzgün hale gelebilir. ### İletkenle eşleşen kılavuzları kullanın Kılavuzlar, teller büküm kalıbına ulaşmadan önce hizalamayı etkiler. Aşınmış bir kılavuz tel üzerinde iz bırakabilir veya telin amaçlanan yoldan hareket etmesine neden olabilir. Rutin bakım sırasında aşağıdaki noktaları kontrol ederim: - Kılavuz aşınması - Kalıp durumu - Çapaklar veya keskin kenarlar - Gevşek montaj parçaları - Toz ve bakır parçacıkları - Ürün için doğru kılavuz boyutu Bir iletken boyutu için iyi çalışan bir kılavuz diğerine uymayabilir. Aynı kılavuzun farklı ürünlerde kullanılması önlenebilir şekil sorunlarına neden olabilir. ### İletken yuvarlaklığına dikkat edin Yuvarlaklık yalıtım kalınlığını, sıyırmayı, kıvrılmayı ve bağlantı kalitesini etkiler. Çok oval bir iletken bir muayeneden geçebilir ve bir sonraki süreçte sorun yaratabilir. Bir kontrol planı aşağıdakileri içerebilir: - Çap ölçümü - Görsel inceleme - Kesit kontrolleri - Direnç testi - Gerektiğinde esneklik kontrolleri Örneğin, düzgün olmayan iletkene sahip bir kontrol kablosu dengesiz bir yalıtım katmanı oluşturabilir. Bitmiş kablo, sıyırma veya terminal montajı sırasında zayıf performans gösterirken temel çap kontrolünü hala karşılayabilir. Birden fazla ölçüme bakmak kalitenin daha net görülmesini sağlar. ### Yüzey hasarını azaltın Bakır ve alüminyum teller, ödeme, yönlendirme veya sıkıştırma sırasında küçük çiziklere maruz kalabilir. Yalıtım yapıldıktan sonra bu izlerin görülmesi kolay olmayabilir. Ben iletkeni ekstrüzyon hattına girmeden önce incelemeyi tercih ederim. Temiz bir yüzey aşağıdakilerle bağlantılı sorunların azaltılmasına yardımcı olur: - Yalıtım iğne delikleri - Yerel incelme - Zayıf elektrik teması - Bükme sırasında kırılma - Tutarsız sıyırma Denetim ışığı, yüzey işaretlerinin görülmesini kolaylaştırmalıdır. Operatörlerin ayrıca net bir müdahale planına ihtiyaçları vardır. Konumunu kaydetmeden bir kusur bulmak, nedeninin izini sürmeyi zorlaştırır. ### Büküm verilerini daha sonraki işlemlerle bağlantılandırın Büküm kalitesi tek başına ölçülmemelidir. Büküm kayıtlarını ekstrüzyon sonuçları, bitmiş çap, direnç ve müşteri geri bildirimleriyle karşılaştırıyorum. Yaygın bir üretim durumu, iletken incelemesinden geçen ancak dengesiz yalıtım kalınlığı gösteren bir kabloyu içerir. Bunun nedeni iletken şeklindeki veya kablo uzunluğundaki bir değişiklik olabilir. Sadece ekstrüzyon makinesine bakmak ekibi yanlış ayarlamaya yönlendirebilir. Paylaşılan kayıtlar, prosesin birbirine bağlanmasına yardımcı olur: - Ürün kodu - İletken yapısı - Döşeme uzunluğu - Hat hızı - Gerginlik ayarı - Kalıp boyutu - Denetim sonucu - Makara numarası Bu bilgi, bir müşteri bir kablo sorunu bildirdiğinde daha hızlı kontrolleri destekler. ### Operatörleri erken işaretleri fark edecek şekilde eğitin Operatörler genellikle değişiklikleri, cihazlar açık bir arıza göstermeden önce fark eder. Makine sesindeki, tel hareketindeki, iplik görünümündeki veya makara sarımındaki bir değişiklik erken bir sinyal sağlayabilir. Operatörlerin şunları bildirmelerini tavsiye ederim: - Düzensiz tel hareketi - Ani gerilim değişiklikleri - Gevşek halat bölümleri - Aşırı bakır tozu - Kılavuzlardan veya kalıplardan izler - Bitmiş çaptaki değişiklikler Eğitimde üretim hattından alınan gerçek numuneler kullanılmalıdır. İyi bir numune ve kusurlu bir numune, farkın anlaşılmasını tek başına yazılı bir kurala göre daha kolay hale getirebilir. ### Kaliteyi sürece dahil edin Daha iyi kablo kalitesi tek bir ayardan gelmez. Bu, büküm tasarımının uygulamayla eşleştirilmesinden, gerginliğin sabit tutulmasından, büküm uzunluğunun kontrol edilmesinden, kılavuzların korunmasından ve her aşamayı birbirine bağlayan kayıtların kullanılmasından gelir. İptal edilen bir süreci gözden geçirdiğimde nihai test sonucunun ötesine bakarım. İletkenin üretim boyunca sabit kalıp kalmadığını ve sürecin bir sonraki makarada aynı sonucu tekrarlayıp tekrarlayamayacağını bilmek istiyorum. Daha akıllı büküm, kablo üreticilerine geniş kapsamlı iddialara dayanmadan tutarlılığı artırmanın pratik bir yolunu sunar. En güçlü yaklaşım basittir: Doğru yapıyı tanımlayın, koşulları kontrol edin, sonucu ölçün ve her kusuru bir sonraki ayarlama için ipucu olarak kullanın.

Kablo bükmeyle çalışırken pratik bir soruya odaklanırım: Bitmiş iletken şeklini, elektriksel performansını ve esnekliğini ilk metreden son metreye kadar koruyabilir mi? Tel gerginliğinde, döşeme uzunluğunda, kılavuz hizalamasında veya malzeme boyutunda küçük değişiklikler sonucu etkileyebilir. Bir iletken dışarıdan kabul edilebilir görünse de test sırasında dengesiz direnç, zayıf esneklik veya dengesiz çap gösterebilir. Yüksek hassasiyetli kablo bükümü, süreç boyunca kontrollü ayarlara ve düzenli kontrollere bağlıdır. ## Yüksek Hassasiyetli Kablo Büküm Ne Demektir Kablo bükme, birkaç kabloyu tek bir iletkende birleştirir. Teller bakır, alüminyum veya diğer onaylı iletken malzemelerden yapılabilir. Süreç, güç kabloları, kontrol kabloları, otomotiv kabloları ve endüstriyel ekipmanlar için yuvarlak, sıkıştırılmış, esnek veya özel şekilli iletkenler üretebilir. Hassasiyet yalnızca hedef çapı tutmakla ilgili değildir. Şuna da bakarım: - Tel gerilimi - Döşeme uzunluğu - Tel yönü - İletken yuvarlaklığı - Yüzey durumu - Elektrik direnci - Esneklik - Malzeme tutarlılığı - Sürekli üretim sırasında stabilite Kararlı bir süreç, yeniden çalışmayı azaltmaya yardımcı olur ve daha sonraki yalıtım ve kablolama aşamalarının kontrolünü kolaylaştırır. ## Adım 1: Bükümden Önce Kabloyu Kontrol Edin Gelen kablo tüm sürecin temelini oluşturur. Makineye yüklemeden önce tel çapını, yüzey durumunu, malzeme kalitesini, uzamasını ve elektrik direncini kontrol ediyorum. Üzerinde çizikler veya oksit izleri bulunan bakır tel, büküldükten sonra yüzey kusurları oluşturabilir. Düzensiz çaplı tel, teller arasında boşluklar oluşturabilir veya düzensiz iletken şekline neden olabilir. Alüminyum telin dikkatli kullanılması gerekir çünkü daha hafiftir ve gerilim değişikliklerine karşı daha hassastır. Temel bir giriş muayenesi şunları içerebilir: 1. Çeşitli noktalarda çap ölçümü 2. Uygun aydınlatma altında görsel muayene 3. Direnç testi 4. Gerektiğinde çekme ve uzama kontrolleri 5. Malzeme sertifikasının doğrulanması 6. Makara durumunun ve sarım kalitesinin doğrulanması Bu sonuçları toplu olarak kaydetmeyi tercih ediyorum. Daha sonra bir sorun ortaya çıkarsa üretim ekibi, açık bir kanıt olmadan makinede ayarlama yapmak yerine sorunu kaynak malzemeye kadar takip edebilir. ## Adım 2: Doğru Büküm Yöntemini Seçin Farklı iletkenler farklı makine ayarlarına ihtiyaç duyar. Sert bir büküm makinesi, sabit bir yuvarlak şekle ihtiyaç duyan daha büyük iletkenlere uygundur. Boru şeklindeki bir şerit, belirli orta büyüklükteki ürünleri ve üretim planlarını destekleyebilir. Proses kontrollü gerginlik ve belirli bir iletken yapısı gerektirdiğinde genellikle gezegensel bir şerit kullanılır. Demetleme makinesi birçok ince tel ve esnek tel uygulaması için uygundur. Seçim şunlara bağlıdır: - İletken boyutu - Tel sayısı - Tel çapı - Gerekli esneklik - Hedef döşeme uzunluğu - Üretim hızı - Sıkıştırma ihtiyaçları - Büküm sonrası yalıtım işlemi Örneğin, esnek bir kontrol kablosu, daha kısa döşeme uzunluğuna sahip çok sayıda ince tele ihtiyaç duyabilir. Bir güç iletkeni, kontrollü sıkıştırma ile daha büyük bir halat yapısına ihtiyaç duyabilir. Her iki ürün için de aynı ayarların kullanılması önlenebilir kalite sorunları yaratabilir. ## Adım 3: Kablo Gerginliğini Dikkatlice Ayarlayın Kablo gerginliğinin iletken şekli üzerinde doğrudan etkisi vardır. Düşük gerilim, gevşek tellere, düzensiz döşemeye ve dengesiz çapa neden olabilir. Aşırı gerilim teli gerebilir, esnekliği azaltabilir veya iletkenin içinde gerilim yaratabilir. Her ürün için tek bir sabit değer kullanmak yerine gerilimi tel malzemesine ve boyutuna göre ayarlıyorum. Bakır ve alüminyum farklı tepki verir. İnce kabloların ayrıca büyük kablolara göre daha dikkatli ayarlanması gerekir. Kurulum sırasında şunları izlerim: - Makaradan gelen dengesiz kazanç - Ani gerilim değişiklikleri - Tel titreşimi - Tel geçişi - Gerdirme yakınındaki gevşek bölümler - Görünür çap değişiklikleri Bir gerilim sensörü yardımcı olabilir, ancak sensör verileri fiziksel sonuçla eşleşmelidir. Okumaları her zaman hattan alınan örneklerle karşılaştırırım. ## Adım 4: Sarma Uzunluğunu Kontrol Etme uzunluğu, bir telin iletken etrafında tam bir dönüş yapması için gereken mesafeyi tanımlar. Esnekliği, kararlılığı, görünümü ve elektriksel performansı etkiler. Daha kısa bir döşeme genellikle daha iyi esneklik sağlar, ancak malzeme kullanımını artırabilir ve üretim hızını etkileyebilir. Daha uzun bir döşeme belirli iletken tasarımlarını destekleyebilir, ancak aşırı uzunluk stabiliteyi azaltabilir ve iletkenin işlenmesini daha zor hale getirebilir. Yalnızca makinenin ekranına güvenmek yerine numunelerden döşeme uzunluğunu ölçüyorum. Hat hızı, tel gerilimi veya sarma koşulları değiştiğinde gerçek değer değişebilir. Yararlı bir üretim kaydı şunları içerir: - Ayarlanan döşeme uzunluğu - Ölçülen döşeme uzunluğu - Hat hızı - İplik sayısı - Tel çapı - Operatör ayarı - Denetim sonucu Bu kayıt, bir sonraki üretim çalıştırmasında başarılı bir kurulumun tekrarlanmasını kolaylaştırır. ## Adım 5: İletkeni Yuvarlak ve Sabit Tutun Yuvarlak bir iletkenin yalıtılması ve kontrol edilmesi daha kolaydır. Düzensiz iplik yerleşimi yüksek noktalar, boşluklar veya oval bir şekil oluşturabilir. Bu sorunlar yalıtım kalınlığını ve kablo çapını etkileyebilir. Kılavuzlar, kalıplar, ön şekillendiriciler ve sıkıştırma araçları makinenin merkez çizgisiyle hizalanmalıdır. Aşınmış kılavuzlar tel yüzeyine zarar verebilir veya tel düzeninin kaymasına neden olabilir. Hat boyunca birkaç noktada iletkeni kontrol ediyorum. Tek bir iyi numune, tüm partinin stabil olduğunu kanıtlamaz. Sürekli üretim, makara değişiminden, makinenin ısınmasından veya hız ayarından sonra değişebilir. Sıkıştırılmış iletkenler için sıkıştırma kuvvetinin yakın kontrole ihtiyacı vardır. Çok az kuvvet boşluk bırakabilir. Çok fazla kuvvet, esnekliği azaltabilir veya tel yüzeyinde iz bırakabilir. ## Adım 6: Proses İçi Denetimi Kullanın Proses içi kontroller, tam biriktirme tamamlanmadan önce sorunların tanımlanmasına yardımcı olur. Yaygın kontroller şunları içerir: - Genel çap - Ovallik - Örgü uzunluğu - Tel sayısı - Yüzey görünümü - Tel yönü - İletken direnci - Esneklik - Uzunluk başına ağırlık Daha büyük iletkenler için kesit incelemesi, tel düzeninin tasarıma uygun olup olmadığını gösterebilir. İnce telli ürünler için bükme ve tekrarlanan esneme testleri, halat hareketi hakkında faydalı bilgiler sağlayabilir. Denetim sıklığı ürüne, müşteri spesifikasyonuna ve üretim riskine bağlıdır. Yeni bir kurulum, istikrarlı bir tekrar siparişinden daha sık kontrollere ihtiyaç duyabilir. ## Adım 7: Elektrik Performansını Doğrulayın İletken, belirtilen sıcaklıkta gerekli direnç değerini karşılamalıdır. Bakır ve alüminyum direnci sıcaklıkla değişir, bu nedenle test koşulu net bir şekilde kaydedilmelidir. Farklı test sıcaklıklarından elde edilen sonuçları düzeltme yapmadan karşılaştırmıyorum. Sıcaklık ayarından sonra farklı görünen bir değer kabul edilebilir olabilir; açıklanamayan küçük bir değişiklik ise bir proses sorununa işaret edebilir. İletken tipine, pazara ve müşteri spesifikasyonuna bağlı olarak IEC 60228 veya ASTM B8 gibi standartlardan ilgili gereksinimler gelebilir. Seçilen standart ürün tasarımına uygun olmalıdır. Tek başına standart adı, kesin test yöntemini ve kabul sınırlarını kontrol etme ihtiyacının yerine geçmez. ## Pratik Bir Üretim Örneği Birçok ince telden yapılmış esnek bir bakır kontrol kablosunu düşünün. İlk üretim numunesi iyi bir görünüm sergilemektedir ancak makara boyunca iletken çapı değişmektedir. Direnç hedef aralıkta kalıyor ancak yalıtım hattı eşit olmayan yalıtım kalınlığı bildiriyor. Süreci şu sırayla inceleyeceğim: 1. Tel çapının ödeme makaraları arasında değişip değişmediğini kontrol edin. 2. Tüm getirilerin teli benzer bir gerilimde serbest bıraktığını doğrulayın. 3. Makaranın başlangıcında, ortasında ve sonunda sarım uzunluğunu ölçün. 4. Kılavuzları ve kalıpları aşınma veya yanlış hizalama açısından inceleyin. 5. Üretim sırasında yapılan hız değişikliklerini gözden geçirin. 6. Sarma gerginliğini ve makara sarma durumunu kontrol edin. Çoğu durumda sorun büyük bir başarısızlık değildir. Birlikte çalışan birkaç küçük değişiklikten kaynaklanabilir. Yapılandırılmış bir kontrol, makinenin tamamının gereksiz ayarlanmasını önler. ## Yaygın Sorunlar ve Olası Nedenler Gevşek halatlar Olası nedenler arasında düşük gerilim, yanlış kılavuz konumu veya uygun olmayan büküm uzunluğu yer alır. Düzensiz iletken çapı Olası nedenler arasında tel çapı değişimi, dengesiz ödeme, kılavuz aşınması veya tutarsız sıkıştırma yer alır. Kırık ince teller Olası nedenler arasında aşırı gerilim, keskin kılavuz kenarları, hasarlı tel veya aşırı hat hızı yer alır. Yüksek direnç Olası nedenler arasında yanlış tel sayısı, küçük tel, zayıf malzeme tutarlılığı veya hatalı test kurulumu yer alır. Esnekliğin zayıf olması Olası nedenler arasında aşırı gerilim, uzun döşeme uzunluğu, güçlü sıkıştırma veya uygun olmayan tel sertliği yer alır. Yüzey işaretleri Olası nedenler arasında aşınmış kılavuzlar, kirlenme, kötü hizalama veya aşırı temas basıncı yer alır. Her seferinde bir değişkeni düzeltmenizi öneririm. Gerilimi, hızı, döşeme uzunluğunu ve sıkıştırmayı birlikte değiştirmek, sonucun değerlendirilmesini zorlaştırır. ## Güvenilir Bir Büküm Prosesini Nasıl Oluştururum Tercih ettiğim yaklaşım basittir: - Ürün çizimini ve geçerli standardı onaylayın. - Gelen kabloyu toplu olarak inceleyin. - İletken yapısına uygun bir makine seçin. - Başlamadan önce ana ayarları kaydedin. - Kontrollü bir numune çalıştırın. - Numuneyi çeşitli yerlerde ölçün. - Her seferinde bir süreç değişkenini ayarlayın. - Tekrarlanan üretim için kayıtları tutun. - Üretim ve kalite ekipleriyle kusurları inceleyin. Amaç sadece kabul edilebilir bir örnek üretmek değildir. Amaç, iletkeni makara boyunca sabit tutmak ve aynı sonucun daha sonra çoğaltılmasını kolaylaştırmaktır. Yüksek hassasiyetli kablo bükümü; malzeme, gerginlik, döşeme uzunluğu, hizalama, sıkıştırma ve incelemenin disiplinli kontrolünden gelir. Bu parçalar birlikte çalıştığında iletkenin izolasyon, kablolama, test ve kurulum sırasında daha öngörülebilir olması sağlanır. Bize Charlie'den ulaşın: charlie@hlcablemachine.com/WhatsApp +8615524632632.

Uluslararası Elektroteknik Komisyonu, 2023, Yalıtımlı Kabloların İletkenleri IEC 60228 ASTM Uluslararası, 2022, Eşmerkezli-Döşemeli-Örgülü Bakır İletkenler için Standart Şartname ASTM B8 Günter G. Seip, 2006, Kablo Teknolojisi ve Uygulamaları William A. Thue, 2011, Elektrik Güç Kablosu Mühendisliği Richard C. Dorf ve James A. Svoboda, 2018, Elektrik Devrelerine Giriş JH Evans, 2019, Tel ve Kablo Üretim Süreçleri
